Conform Techzoom.ro: Apple țintește spre o revoluție în fotografia pe smartphone, abordând direct problema supraîncălzirii modulelor foto, o limitare persistentă în dispozitivele high-end. Un brevet acordat recent de Biroul American de Brevete și Mărci (USPTO) dezvăluie intenția companiei din Cupertino de a integra un lichid dielectric, cel mai probabil ulei mineral, în structura internă a camerelor viitoarelor modele iPhone.
Această inovație radicală promite să transforme modulul foto într-un radiator intern eficient, reducând riscul de degradare a componentelor în timpul utilizării intensive.
Provocarea termică a camerelor performante
Gestionarea căldurii generate de componentelor electronice sensibile, precum senzorii de imagine și mecanismele de stabilizare optică, este o provocare majoră în fotografia mobilă. Utilizarea intensă, definită prin filmări de lungă durată la rezoluții înalte, cum ar fi 4K sau 8K, și capturarea rapidă de fotografii în rafală, produce o cantitate substanțială de căldură reziduală.
În prezent, smartphone-urile se bazează predominant pe circulația aerului din interiorul carcasei pentru disiparea căldurii, un mediu cu o conductivitate termică limitată. Supraîncălzirea repetată nu doar că accelerează consumul bateriei, dar poate cauza deteriorări permanente senzorilor optici și circuitelor integrate, afectând calitatea imaginilor sau ducând, în cazuri extreme, la defectarea completă a sistemului de camere.
Soluția Apple: Module foto etanșe, răcite cu lichid

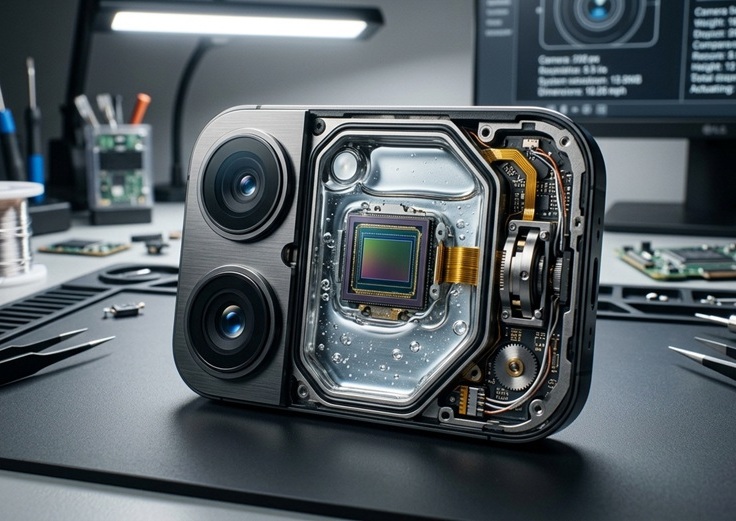

Pentru a depăși aceste limitări, brevetul Apple detaliază un design structural complet etanș. Arhitectura propusă include o carcasă izolată și un substrat mobil pentru senzorul de imagine. Inovația cheie constă în divizarea modulului optic: în timp ce ansamblul de lentile principal poate fi umplut cu aer sau un alt fluid optic standard, spațiul rămas în jurul componentelor electronice critice este umplut cu un lichid dielectric.
Principiul de funcționare presupune ca doar lentila din imediata apropiere a senzorului optic să fie în contact direct cu fluidul de răcire. Celelalte elemente optice își păstrează configurația convențională pentru a nu compromite focalizarea și transferul luminii. Prin înlocuirea aerului cu ulei mineral, Apple își propune să evacueze rapid căldura generată de senzori, actuatoare și circuitele de procesare a imaginii. Fluidul va absorbi energia termică și o va distribui eficient către exteriorul carcasei telefonului, permițând sistemului să funcționeze la performanțe optime pentru perioade mai îndelungate, fără a recurge la mecanisme de protecție termică (thermal throttling).
Beneficii adiționale pentru design și tehnologie
Implementarea unui mediu lichid în interiorul modulului foto deschide uși către alte avantaje tehnice semnificative. Datorită capacității sale de disipare termică, lichidul deturnează presiunea asupra necesității de spații deschise pentru circulația aerului. Acest lucru le permite inginerilor să dezvolte mecanisme interne mai dense și mai compacte, eliberând spațiu prețios în designul telefonului.
Mai mult, sistemul de răcire cu lichid facilitează utilizarea mai sigură a actuatoarelor avansate bazate pe aliaje cu memorie de formă, precum nitinolul. Aceste materiale permit mișcări interne extrem de precise, esențiale pentru funcțiile de stabilizare și focalizare, însă generează căldură excesivă în timpul operării – o problemă acum rezolvată de noul sistem de răcire fluidă.
Deși tehnologia descrisă în brevet oferă o perspectivă promițătoare asupra evoluției viitoare a iPhone-ului, implementarea sa la scară industrială ridică provocări semnificative de producție. Asigurarea unei etanșeități perfecte pe întreaga durată de viață a dispozitivului este o condiție esențială. Rămâne de văzut în ce generație de iPhone va fi integrat, pentru prima dată, acest sistem inovator de răcire lichidă.
